Name: PageWriter
Brand: Philips
SKU: HC860429

Caractéristiques

Assistance visuelle: Assistance visuelle facilitant les ECG

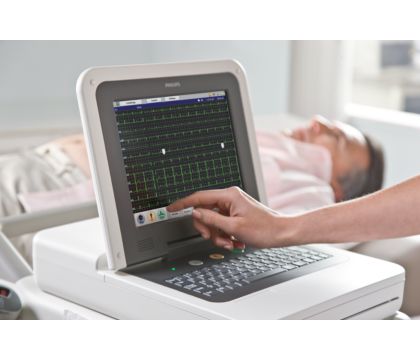

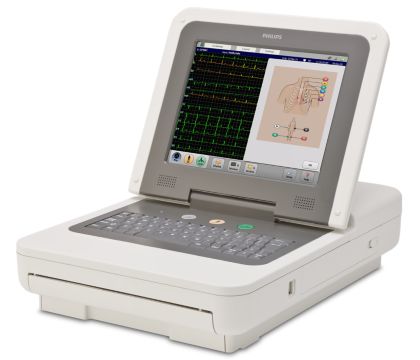

Sur l’électrocardiographe PageWriter TC50, chaque bouton s’allume successivement, vous indiquant ainsi comment réaliser un ECG en 3 étapes simples. Son écran tactile 10” (25 cm) vous facilite, quant à lui, encore davantage la tâche.
Algorithme 16 dérivations Philips DXL: Algorithme ECG 16 dérivations Philips DXL pour un diagnostic plus fiable

L’algorithme 16 dérivations Philips DXL propose une interprétation très précise des données ECG, ainsi qu’un ensemble d’outils avancés de diagnostic des infarctus de type STEMI afin d’interpréter le rythme et la morphologie d’un grand nombre de patients. Il comprend notamment les valeurs critiques, les représentations ST Map et l’identification de l’artère responsable.
Communication réseau avancée et bidirectionnelle: Communication réseau avancée et bidirectionnelle pour une connexion sécurisée

L’électrocardiographe PageWriter TC50 reposant sur une plate-forme standard, il s’intègre facilement à votre infrastructure informatique existante. Vous restez connecté en permanence, où que vous soyez. De plus, une connexion sans fil sécurisée via des protocoles LAN standard permet d’assurer la protection des données des patients, du personnel soignant et des informations financières.
Automatisation des rapports: Gain de temps grâce à l’automatisation des rapports

L’électrocardiographe hautes performances PageWriter TC50 comprend des fonctions d'automatisation des tâches relatives aux rapports ECG et de transfert sans fil des ECG permettant de rationaliser vos processus de travail.
Aide au positionnement des électrodes: Aide au positionnement des électrodes

La conception anatomique du module patient et la fonction LeadCheck facilitent le positionnement des fils d’électrodes, tandis que le système Trident les regroupe par trois afin d’éviter leur enchevêtrement.
Énoncés de valeurs critiques: Accélération de la prise en charge d’urgence grâce aux énoncés de valeurs critiques

En cas d’urgence, les énoncés de valeurs critiques sont automatiquement affichées de manière visible sur l’électrocardiographe PageWriter TC70 et imprimées sur les rapports ECG, afin d’attirer l’attention du personnel soignant sur les cas nécessitant une prise en charge immédiate. Les cliniciens peuvent ainsi intervenir rapidement et réduire le délai entre la reconnaissance d’une urgence cardiaque et l’intervention, telle qu’une angioplastie avec ballonnet.
ECG sauvegardés: Accès rapide aux ECG sauvegardés

Les cliniciens peuvent gagner du temps en récupérant les ECG antérieurs au chevet du patient, afin d’effectuer une comparaison rapide avec l’examen actuel.

Assistance visuelle
Algorithme 16 dérivations Philips DXL
Communication réseau avancée et bidirectionnelle
Automatisation des rapports

Fiche technique

Fonctions ECG

Fonctions ECG
Acquisition simultanée des dérivations	12 dérivations standard, jusqu’à 18 dérivations en option
Enregistrement intégral	Historique de douze minutes de 18 dérivations maximum, ECG complet de 10 secondes
ECG programmé	Oui

AST (D02)

AST (D02)
Requête et récupération des informations administratives du patient	Possibilité de récupérer automatiquement toutes les informations administratives du patient

Aides au diagnostic des infarctus de type STEMI

Aides au diagnostic des infarctus de type STEMI
Vecteur ST graphique	Représentations polaires du segment ST avec des plans frontaux et transversaux disponibles dans deux formats de rapport ECG, critères STEMI-CA
Valeurs critiques	Oui

Fonctions disponibles en réseau (nécessitent IntelliSpace ECG)

Fonctions disponibles en réseau (nécessitent IntelliSpace ECG)
Demandes d’examen	Possibilité de mémoriser jusqu’à 200 examens en attente sur l’électrocardiographe

Traitement du signal

Traitement du signal
Module d’interface patient	8 000 échantillons par seconde sur des dérivations individuelles pour 12 dérivations ou jusqu’à 18 ECG

Filtres de prétraitement

Filtres de prétraitement
Interférences secteur	Interférences secteur (aucune, 50 Hz, 60 Hz)

Filtres de présentation - Rapports sur 10 secondes

Filtres de présentation - Rapports sur 10 secondes
Filtre passe-haut	(0,05 Hz, 0,15 Hz, 0,5 Hz)

Interface utilisateur

Interface utilisateur
Clavier	Clavier 65 touches standard entièrement alphanumérique avec prise en charge des caractères spéciaux
Membrane de protection pour le clavier	Revêtement souple en silicone en option pour protéger des particules et projections de liquides

Écran

Écran
Taille	Écran tactile couleur à cristaux liquides 21,1 x 15,8 cm avec rétroéclairage
Résolution	Résolution de 800 x 600 pixels

Connexions patient

Connexions patient
Module d’interface patient (MIP)	Module numérique à distance et commandé par microprocesseur

Filtres de présentation – Rythme

Filtres de présentation – Rythme
Filtre passe-bas	(40 Hz, 100 Hz, 150 Hz)

Imprimante

Imprimante
Type	Imprimante numérique haute résolution utilisant du papier thermique
Résolution	200 dpi (axe de tension) par 500 dpi (axe de temps) à 25 mm/s

Caractéristiques physiques

Caractéristiques physiques
Dimensions	310 x 405 x 130 mm
Poids	9 kg

Connectivité

Connectivité
Réseau LAN	Connexion Ethernet IEEE 802.3 10/100 Base‑T via un connecteur RJ45 (standard)
Connexion sans fil (D21)	Logiciel optionnel requis pour la connexion WLAN sans fil.
Authentification sans fil	Connexion LAN sans fil compatible 802.11 a/b/g/n.
Stockage interne	Jusqu’à 200 ECG dans la mémoire flash interne
Stockage externe	Jusqu’à 200 ECG par clé USB (en option)

Saisie automatique des données

Saisie automatique des données
Lecteur de code-barres (H12)	Lecture du code 39 (ASCII standard et complet)
Souplesse de saisie des données de champ	Oui

Sécurité et performances

Sécurité et performances
Normes internationales	Classification (CEI 60601-1)

Caractéristiques électriques

Caractéristiques électriques
Batterie	Batteries conformes aux spécifications SMBus
Conditions de fonctionnement	9,0 à 12,6 Vcc
Autonomie de la batterie (par batterie)	7 800 mAh (par batterie)
Recharge de la batterie	Moins de 4 heures pour une charge à au moins 90 % de sa capacité.
Alimentation secteur	35 à 44 W maximum par batterie (en continu)
Caractéristiques électriques	40 minutes d’impression continue du rythme ou 50 rapports ECG au total

Caractéristiques environnementales

Caractéristiques environnementales
Conditions de fonctionnement – Température	10 à 40 °C
Conditions de fonctionnement – Humidité	10 à 90 % d’humidité relative (sans condensation)
Conditions de fonctionnement – Altitude	Jusqu’à 3 048 m d’altitude
Conditions de stockage – Température	-20 à 50 °C
Conditions de stockage – Humidité	10 à 90 % d’humidité relative (sans condensation)
Conditions de stockage – Altitude	Jusqu’à 4 572 m d’altitude

Fonctions ECG

Fonctions ECG
Acquisition simultanée des dérivations	12 dérivations standard, jusqu’à 18 dérivations en option
Enregistrement intégral	Historique de douze minutes de 18 dérivations maximum, ECG complet de 10 secondes

AST (D02)

AST (D02)
Requête et récupération des informations administratives du patient	Possibilité de récupérer automatiquement toutes les informations administratives du patient

Voir toutes les caractéristiques

Fonctions ECG

Fonctions ECG
Acquisition simultanée des dérivations	12 dérivations standard, jusqu’à 18 dérivations en option
Enregistrement intégral	Historique de douze minutes de 18 dérivations maximum, ECG complet de 10 secondes
ECG programmé	Oui

AST (D02)

AST (D02)
Requête et récupération des informations administratives du patient	Possibilité de récupérer automatiquement toutes les informations administratives du patient

Aides au diagnostic des infarctus de type STEMI

Aides au diagnostic des infarctus de type STEMI
Vecteur ST graphique	Représentations polaires du segment ST avec des plans frontaux et transversaux disponibles dans deux formats de rapport ECG, critères STEMI-CA
Valeurs critiques	Oui

Fonctions disponibles en réseau (nécessitent IntelliSpace ECG)

Fonctions disponibles en réseau (nécessitent IntelliSpace ECG)
Demandes d’examen	Possibilité de mémoriser jusqu’à 200 examens en attente sur l’électrocardiographe

Traitement du signal

Traitement du signal
Module d’interface patient	8 000 échantillons par seconde sur des dérivations individuelles pour 12 dérivations ou jusqu’à 18 ECG

Filtres de prétraitement

Filtres de prétraitement
Interférences secteur	Interférences secteur (aucune, 50 Hz, 60 Hz)

Filtres de présentation - Rapports sur 10 secondes

Filtres de présentation - Rapports sur 10 secondes
Filtre passe-haut	(0,05 Hz, 0,15 Hz, 0,5 Hz)

Interface utilisateur

Interface utilisateur
Clavier	Clavier 65 touches standard entièrement alphanumérique avec prise en charge des caractères spéciaux
Membrane de protection pour le clavier	Revêtement souple en silicone en option pour protéger des particules et projections de liquides

Écran

Écran
Taille	Écran tactile couleur à cristaux liquides 21,1 x 15,8 cm avec rétroéclairage
Résolution	Résolution de 800 x 600 pixels

Connexions patient

Connexions patient
Module d’interface patient (MIP)	Module numérique à distance et commandé par microprocesseur

Filtres de présentation – Rythme

Filtres de présentation – Rythme
Filtre passe-bas	(40 Hz, 100 Hz, 150 Hz)

Imprimante

Imprimante
Type	Imprimante numérique haute résolution utilisant du papier thermique
Résolution	200 dpi (axe de tension) par 500 dpi (axe de temps) à 25 mm/s

Caractéristiques physiques

Caractéristiques physiques
Dimensions	310 x 405 x 130 mm
Poids	9 kg

Connectivité

Connectivité
Réseau LAN	Connexion Ethernet IEEE 802.3 10/100 Base‑T via un connecteur RJ45 (standard)
Connexion sans fil (D21)	Logiciel optionnel requis pour la connexion WLAN sans fil.
Authentification sans fil	Connexion LAN sans fil compatible 802.11 a/b/g/n.
Stockage interne	Jusqu’à 200 ECG dans la mémoire flash interne
Stockage externe	Jusqu’à 200 ECG par clé USB (en option)

Saisie automatique des données

Saisie automatique des données
Lecteur de code-barres (H12)	Lecture du code 39 (ASCII standard et complet)
Souplesse de saisie des données de champ	Oui

Sécurité et performances

Sécurité et performances
Normes internationales	Classification (CEI 60601-1)

Caractéristiques électriques

Caractéristiques électriques
Batterie	Batteries conformes aux spécifications SMBus
Conditions de fonctionnement	9,0 à 12,6 Vcc
Autonomie de la batterie (par batterie)	7 800 mAh (par batterie)
Recharge de la batterie	Moins de 4 heures pour une charge à au moins 90 % de sa capacité.
Alimentation secteur	35 à 44 W maximum par batterie (en continu)
Caractéristiques électriques	40 minutes d’impression continue du rythme ou 50 rapports ECG au total

Caractéristiques environnementales

Caractéristiques environnementales
Conditions de fonctionnement – Température	10 à 40 °C
Conditions de fonctionnement – Humidité	10 à 90 % d’humidité relative (sans condensation)
Conditions de fonctionnement – Altitude	Jusqu’à 3 048 m d’altitude
Conditions de stockage – Température	-20 à 50 °C
Conditions de stockage – Humidité	10 à 90 % d’humidité relative (sans condensation)
Conditions de stockage – Altitude	Jusqu’à 4 572 m d’altitude

PageWriter

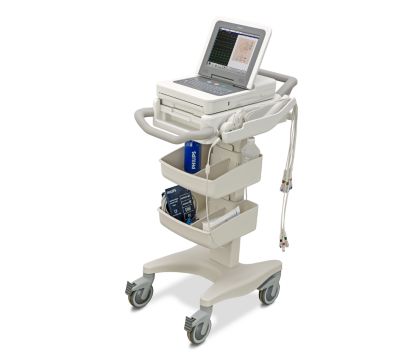

Progiciel gouvernemental TC50 avec chariot
